根據晶體硅光伏組件熱斑耐久試驗的結果，分析太陽電池發熱的原因，并設計實驗尋找熱斑效應影響程度與遮擋面積大小及外接負載大小的關系，最后闡述了目前利用旁路二極管減小熱斑效應影響的原理及光伏電站設計運維的注意事項。
1電池發熱的原因
目前晶體硅太陽電池的效率普遍約為20%，電池表面的減反膜可以使電池對光的反射率減小到小于10%，剩余的70%的光子能量呢？半導體材料通常能強烈地吸收光能，吸收系數為105/cm[2]。太陽電池吸收光，一部分用于光伏發電對外做功；另一部分則被吸收，表現為熱力學溫度的升高，即為光吸收發熱。
理想情況下，太陽電池在正常發電時，溫度的升高只來自于光吸收發熱。但實際上，太陽電池并不能達到理想狀況，總是存在著一定的內阻，而這些內阻會消耗光伏效應產生的能量，使電能轉化為熱能。因此，太陽電池發熱的主要原因是光吸收發熱和內阻對功率的消耗發熱。
當晶體硅光伏組件中某塊太陽電池被遮擋時，這塊電池電壓將會被偏置當成負載，消耗其他電池發的電。因此，這塊電池的溫度會比其他電池更高，從而產生熱斑效應。

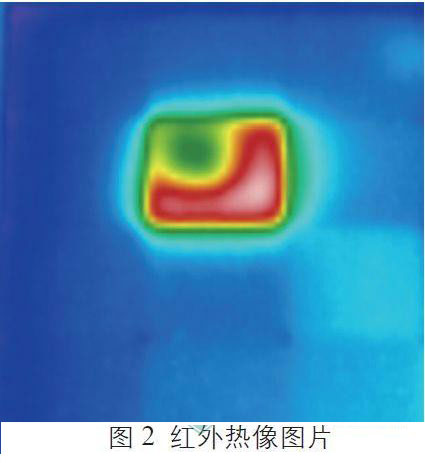

如圖1所示，遮擋電池并短接組件(外接負載為零時)在陽光下曝曬。揭除遮擋物，立即拍攝電池紅外熱像圖片，結果如圖2所示，溫度最高的點出現在被遮擋電池上未被遮擋的部分。
2熱斑耐久試驗
IEC 61215-2-2016中條款4.9給出了熱斑耐久試驗的測試方法。如圖3所示，對于晶體硅光伏組件來說，I-V曲線末端斜率越大，說明被遮擋的太陽電池的漏電流越大，發生熱斑效應的風險就越大。
用脈沖模擬器依次完全遮擋每塊電池來測試I-V曲線，并將所有I-V曲線整合到一起。在挨著邊框的電池中選擇1塊漏電流最大的電池，記為1#；然后在剩余的所有電池中選擇2塊漏電流次之的電池和1塊漏電流最小的電池，分別記為2#、3#、4#。

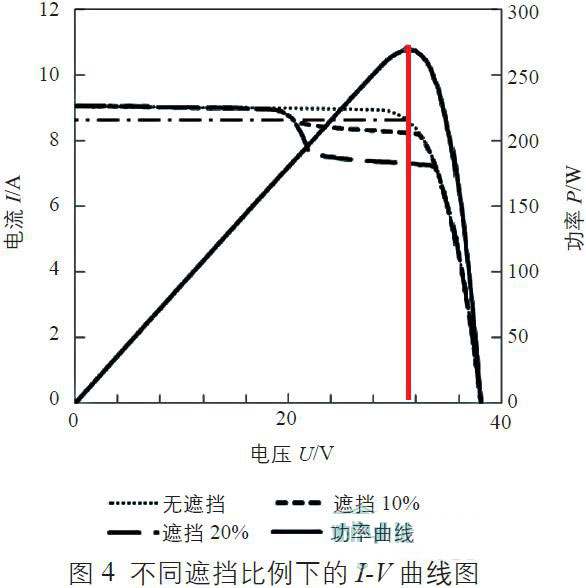

在無遮擋的情況下，用脈沖模擬器測試組件的最大功率，并記錄最大功率點電流Imp。對選出來的4塊電池進行分別遮擋，用不同的遮擋比例進行遮擋后，測試電池的I-V曲線，直到拐點(旁路二極管工作的臨界點)電流值與Imp接近，如圖4所示，此時的遮擋比例即是最壞的遮擋比例。

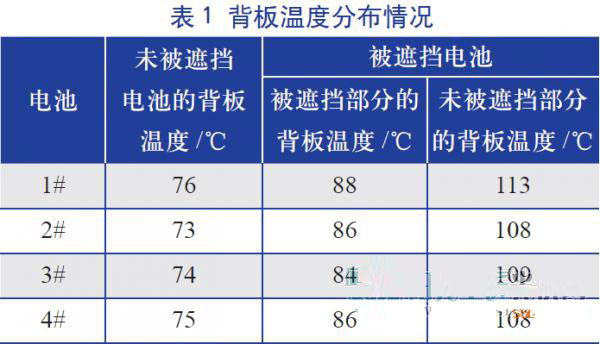

用上述確定的最壞遮擋比例分別遮擋選出來的4塊電池，短接組件在穩態模擬器下曝曬5 h(曝曬時僅遮擋1塊電池，共進行4次曝曬)，模擬器內溫度保持在50±10 ℃。為監控每次曝?zé)崞胶夂蠼M件溫度的分布情況，對被遮擋電池所在電池串中任意1塊未被遮擋的電池的背板溫度，以及被遮擋電池所遮擋部分的背板溫度和未被遮擋部分的背板溫度進行了監控，結果如表1所示。
從表1可以看出，存在遮擋的電池，其發熱最嚴重的地方在其未被遮擋的部分。
3遮擋比例與電流、電壓特性
3.1單塊太陽電池被遮擋
目前市場上主流的晶體硅光伏組件普遍采用3串電池串串聯、每串電池串并聯1個旁路二極管的方式來減少熱斑效應的影響。當其中1串電池串中的某塊電池被遮擋時，該電池的電流、電壓特性便發生了變化。該電池的局部電流與電壓之積會增大，從而產生局部溫升，其他電池串則會因旁路二極管的保護而不受影響。為驗證被遮擋電池的電流、電壓特性是如何變化的，我們進行了如下實驗。
3.1.1不同遮擋比例對電流的影響
分析不同遮擋比例對電流的影響。圖5為去除旁路二極管后所測得的不同遮擋比例下的短路電流與最大功率點電流。由圖5可以看出，電流值與遮擋比例呈線性關系。
3.1.2不同遮擋比例對偏置電壓的影響

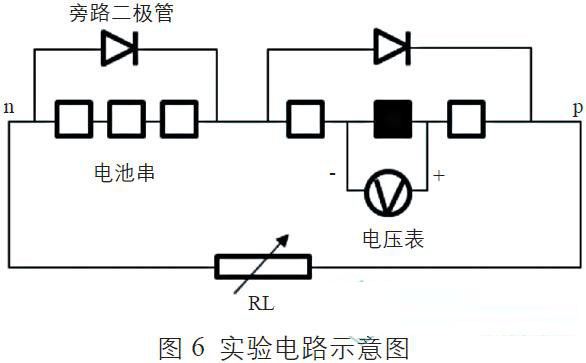

分析遮擋比例對偏置電壓的影響，實驗電路示意圖如圖6所示。首先將外接負載RL調為“0”，再用不同的遮擋比例去遮擋圖6中的黑色電池，并測得該電池兩端的電壓值，繪得曲線如圖7所示。
光生電壓的計算公式[2]為：
式中，k0為玻爾茲曼常數；T為熱力學溫度；q為電子電荷；IL為光生電流；I為流過外接負載的電流；IS為電池反向飽和電流。晶體硅太陽電池的開路光生電壓一般約為0.6 V，電壓方向?yàn)閺膎極到p極。

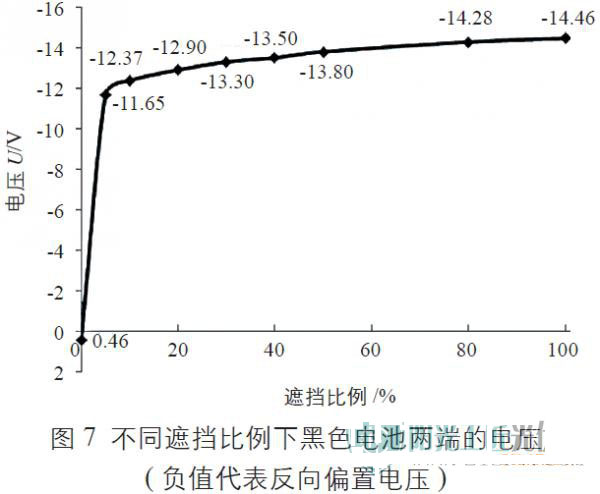

從圖7可以看出，在未被遮擋時，黑色電池兩端電壓方向與光生電壓方向一致。但當該電池被遮擋時，其兩端電壓被偏置，電壓方向與光生電壓方向相反，并且偏置電壓數值也發生驟變，隨著遮擋面積的增大，偏置電壓呈對數型增長，曲線形狀與光生電壓相似。當完全遮擋時，黑色電池兩端電壓為-14.46 V；由于本實驗用的組件每串有24片電池，因此每串電池的開路電壓理論值為14.4 V，當電池被完全遮擋時，光生電流幾乎為零，相當于開路狀態，此時黑色電池相當于一個無窮大的負載。
光伏組件I-V曲線的形成過程，實際上就是外接負載從零變到無窮大的一個過程。隨著遮擋比例的增加，回路電流減小，當遮擋達到一定程度時，可將被遮擋的電池等效看成一個負載，被遮擋電池兩端電壓不斷增大，可等效看成是負載增加的效果，曲線形狀也呈對數型，其與圖7存在對應關系。
3.2多塊太陽電池被遮擋
為分析多塊太陽電池被遮擋的情況，進行如下實驗。
將圖6中的黑色電池遮擋30%，該串中另一塊電池遮擋40%，此時測得黑色電池兩端的電壓為0.43 V；再將遮擋比例調換，即黑色電池遮擋40%，另一塊電池遮擋30%，此時測得黑色電池兩端的電壓為-13.2 V；再將2塊電池都遮擋40%，此時測得黑色電池兩端的電壓為-6.7 V。由此可見，遮擋造成的電池串內電壓偏置并不服從歐姆定律，在出現多處不同遮擋面積的情況時，熱斑效應只突出表現在被遮擋面積最大的電池上；但是當出現相同遮擋面積的情況時，電池串內部偏置電壓被均分。

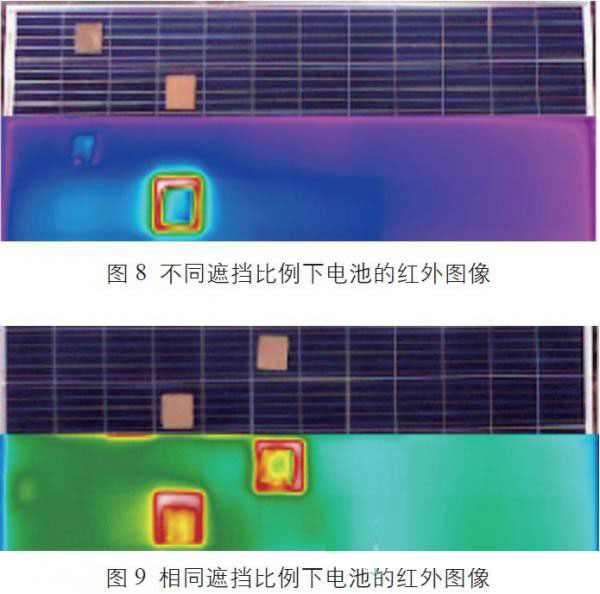

實驗中發現，偏置電壓對遮擋面積的差異反應非常敏感，2塊電池遮擋面積稍有差異，偏置電壓就會倒向遮擋面積較大的一處。將上排任意某塊電池遮擋30%，下排任意某塊電池遮擋40%，短接組件在陽光下曝曬后拍攝紅外圖像，如圖8所示；再在上下排電池中各任選一塊電池進行遮擋，遮擋比例一致，短接組件在陽光下曝曬后拍攝紅外圖像，如圖9所示。紅圖像的顯示結果，驗證了之前的結論。

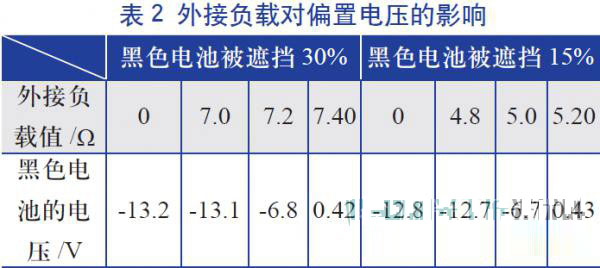

將被遮擋的電池等效看成一個負載，外接負載的變化對被遮擋電池的偏置電壓造成影響，結果如表2所示。
由表2可以看出，被遮擋電池的偏置電壓對外接負載也很敏感。在遮擋面積一定時，當外接負載小于某個界限值時，熱斑效應始終存在；但當外接負載大于某個界限值時，遮擋便不會造成熱斑效應；這個界限值取決于遮擋面積的大小。
在光伏組件實際發電中，外接負載點總是處于最大功率跟蹤(MPPT)點；那么反過來，在MPPT點，只要遮擋面積不超過一定的比例，被遮擋電池也不會被偏置，即遮擋也不會產生熱斑效應。

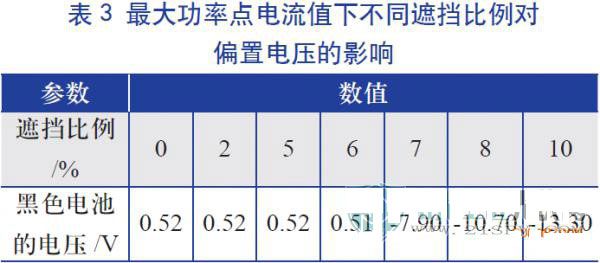

在穩定條件下，測試組件當前的最大功率，再將實驗組件連接可變電阻并監控回路電流；從零開始逐漸增大黑色電池的遮擋面積，且在此過程中調節可變電阻，使回路電流始終保持在最大功率點電流狀態，然后記錄被遮擋電池的電壓值。實驗結果如表3所示。
由表3可知，組件在正常工作時，只要電池被遮擋的比例較小，即便存在局部遮擋，也不會造成熱斑效應。
綜上所述，電流隨著遮擋面積的增大呈線性下降，偏置電壓則隨著遮擋面積的增大呈對數增長；熱斑效應發熱最嚴重時，是流經被遮擋電池的電流與偏置電壓之積最大時。
4改進方式

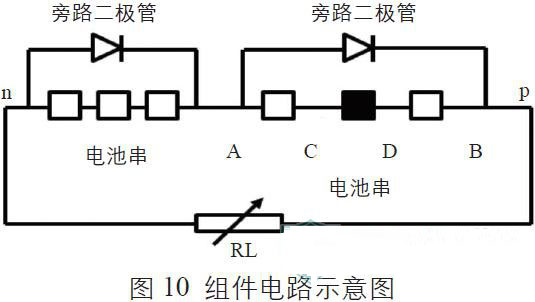

目前，降低熱斑效應影響的有效方式是在每串電池串的兩端并聯1個旁路二極管。旁路二極管的工作原理為：以常規的72片電池組成的晶體硅光伏組件為例，每串有24片電池；如圖10所示，正常工作時，A點電勢低于B點，因此旁路二極管截止，不起任何作用；圖中的黑色電池被遮擋或出現其他問題，導致該電池處于反向偏置的狀態，此時C點電勢高于D點；對于其他電池串的電池來說，黑色電池所在回路處于高阻限流狀態，旁路二極管具有正向?qū)ㄐ?，此時旁路二極管相當于導線，起到分流的作用，A點與B點的電勢差只有1個二極管的壓降，其他兩路正常電池串所產生的光生電壓依然可被外接負載所利用。
解決熱斑效應問題，除了增加旁路二極管以外，還應在光伏系統設計建造時合理設計方陣間距，避免出現方陣之間相互遮擋的情況；要合理設計支架離地面的高度，對于存在植被的面，要定期處理，防止植被過于茂盛而導致遮擋；對周邊環境要多加考慮，以避免建筑物對光伏方陣造成遮擋。運維方面也要定期對組件表面進行清洗，以免不均勻的積塵、過大的鳥糞的遮擋，從而造成熱斑效應。
5總結
電池被遮擋會引起局部電壓偏置，導致晶體硅光伏組件局部溫度升高，從而引起熱斑效應；溫度最高點在被遮擋電池的未被遮擋部分，發熱的多少取決于偏置電壓與流經被遮擋電池電流大小的乘積，且偏置電壓隨著遮擋面積的增大呈對數增長，電流隨著遮擋面積的增大呈線性下降。若同一串電池中存在多處遮擋，熱斑效應僅會發生在被遮擋面積最大的電池處。處于正常發電情況下的組件，只要電池被遮擋比例較小，即便存在局部遮擋，也不會造成熱斑效應。
為減少熱斑效應對光伏方陣發電的總體影響，目前的晶體硅光伏組件都會在每串電池串兩端并聯1個旁路二極管，以起到局部分流的作用。當然最根本的解決方法還是要在電站設計建造時避免方陣之間相互遮擋，以及避免建筑物或植被對方陣的遮擋。
