光伏板子就靠夾具夾在彩鋼瓦上，遇到臺風時，會不會被吹翻?

其實，為了保證不被吹翻，夾具在安裝之前都是要做“拉拔實驗”的!

下面是彩鋼瓦光伏支架屋頂光伏電站拉力測試過程:

某光伏支架工程師會根據EPC公司要求，進行彩鋼瓦光伏支架夾具的拉拔測試，達到符合要求的風荷載要求!

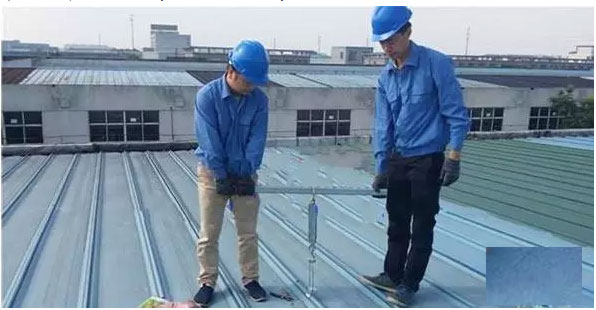

下圖就是某光伏支架工程師在角馳三彩鋼瓦屋頂現場光伏電站項目進行支架的拉拔測試步驟。分享給大家!

彩鋼瓦屋頂光伏支架夾具拉拔力簡要測試

1、將光伏夾具與彩鋼瓦鎖緊;

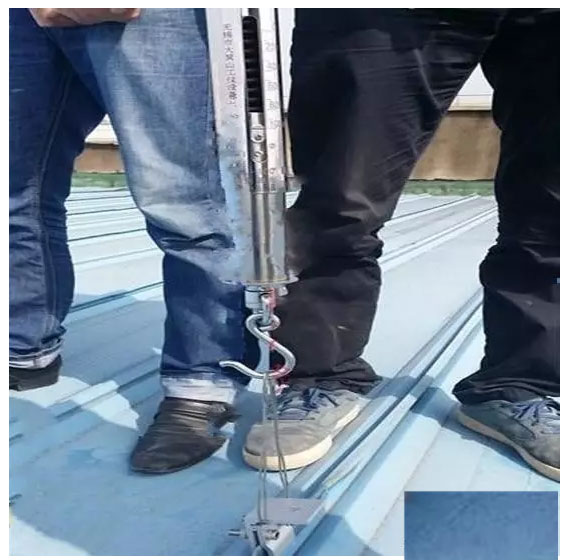

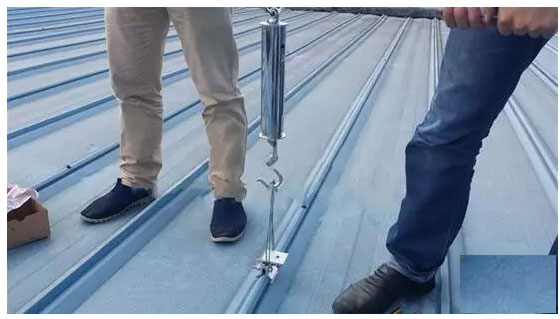

2、將鐵絲纏繞在夾具上，再用拉力計計數;

3、兩人合力一起往上抬，測試人員記錄數據

4、在不同地方分別取點測試，如彩鋼瓦檁條處1點、邊緣1點、中間1點及彩鋼瓦頂部1點

5、實驗結果

在38.9m/s逆風時，向上的拉力為522N，當現場抗拉測試力為1000N時，夾具無任何損傷或裂痕;

當現場抗拉測試力為1000N時，彩鋼瓦無任何損壞，無變形;

該測試結果滿足該工程項目要求。因現場實驗方式受限制，為保證現場安全及實驗測試順利進行，未做極限測試。
